钢球式单向阀

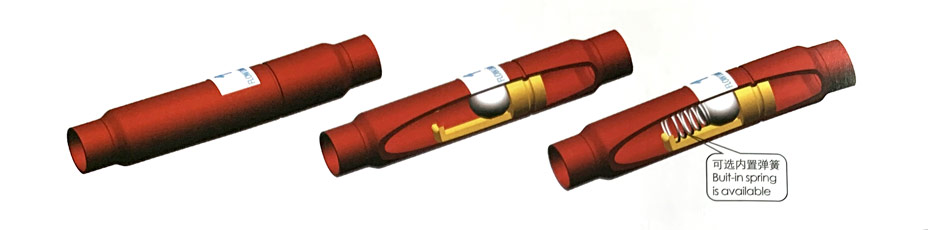

8114-XXG(T)钢球式单向阀采用钢球动作部件设计，金属面与金属面密封，运用于压缩机排气管路上，确保制冷剂朝一个方向流动。钢球周围的直通流道设计，使小直径的阀体能输出大流量。
首 页 > 华佑产品分类 > 制冷系统磁控单向阀 > 钢球式单向阀
Email: sales@jxhuayou.cn | English
8114-XXG(T)钢球式单向阀采用钢球动作部件设计，金属面与金属面密封，运用于压缩机排气管路上，确保制冷剂朝一个方向流动。钢球周围的直通流道设计，使小直径的阀体能输出大流量。
TS-70系列的结构是按强度高的金属承压，塑料润滑的理论设计的，因之可以获得很小的摩擦系数，金属和塑料的面积比始终得保持不变，这就可以确保摩擦系数不会随磨损深度而变．钉板结构由于消除了孔口应力集中对固体润滑剂的影响，所以能承受比镶嵌型更大的动态平衡。卸载后，由于塑料的回弹比铜柱回弹量稍大，塑料面不仅不凹，反而总是略高于铜柱面，从而不必依靠热胀，就能保持终身不竭的自润滑补给功能。
| 型号 | ODF(in) | 外形尺寸 | 流体制冷量 | 开启压力 | 流通率 | 最大工作压力 | 内置弹簧 | 旧型 号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D（in） | L（mm） | R12 | R22 | R502 | |||||||
| 8114-06G | 3/8 | 1/2 | 95.0 | 13.3 | 17.5 | 11.5 | 0.02 | ≥750 | 4.5 | No | XFG-06 |
| 8114-08G | 1/2 | 5/8 | 93.5 | 23.8 | 31.5 | 21.0 | XFG-08 | ||||
| 8114-10G | 5/8 | 7/8 | 114.0 | 44.8 | 59.5 | 39.6 | 0.05 | 3.5 | XFG-10 | ||
| 8114-14G | 7/8 | 1 - 1/8 | 114.0 | 92.1 | 122.5 | 82.3 | XFG-14 | ||||
| 8114-18G | 1 - 1/8 | 1 - 3/8 | 127.0 | 241.9 | 322.0 | 216.3 | 0.065 | 2.8 | XFG-18 | ||
| 8114-10GT | 5/8 | 7/8 | 114.0 | 44.8 | 59.5 | 39.6 | 0.05 | 3.5 | Yes | XFGT-10 | |
| 8114-14GT | 7/8 | 1 - 1/8 | 114.0 | 92.1 | 122.5 | 82.3 | XFGT-14 | ||||
| 8114-18GT | 1 - 1/8 | 1 - 3/8 | 127.0 | 241.9 | 322.0 | 216.3 | 0.065 | 2.8 | XFGT-18 | ||
