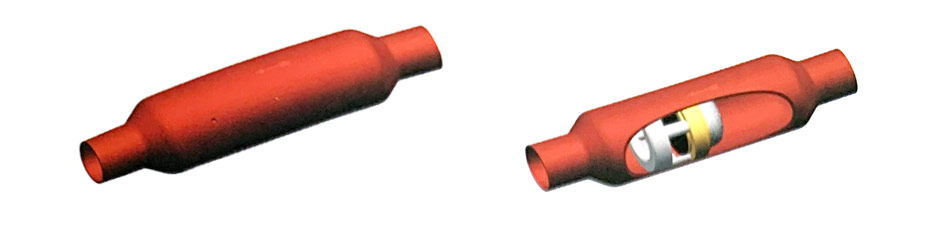

膜片式单向阀
8114XXXX膜片式单向阀采用磁性膜片设计，金属和金属密封，应用于压缩机排气管路上，内部采用导向装置，自吸机构设计、从而使单向阀不受安装角度限制和反向压力大小的关系影响阀门的自动闭合。
首 页 > 华佑产品分类 > 制冷系统磁控单向阀 > 膜片式单向阀
Email: sales@jxhuayou.cn | English
8114XXXX膜片式单向阀采用磁性膜片设计，金属和金属密封，应用于压缩机排气管路上，内部采用导向装置，自吸机构设计、从而使单向阀不受安装角度限制和反向压力大小的关系影响阀门的自动闭合。
1、覆膜阀片柔性密封，逆向近乎零泄漏;2、磁性吸附膜片，流通阻力极小;3、直线型，体积小，重量轻，安装角度不受限制; 4、阀体中铆接过滤网，兼备止回阀过滤功能；5、兼容所有含氟制冷剂;6、工作温度:-40C~+120°C。
| 型号 | ODF(in) | 外形尺寸 | 滤网密度 | 安全工作压力 | 液态制冷量 | 旧型 号 | |
|---|---|---|---|---|---|---|---|
| D（in） | L（mm） | ||||||
| 8114-0207 | 1/4 | 22 | 102 | 40 | 5500 | 6.8 | XFV-4 |
| 8114-0307 | 3/8 | 14.2 | XFV-6 | ||||
| 8114-0407 | 1/2 | 5200 | 38.2 | / | |||
| 8114-0507 | 5/8 | 42.6 | / | ||||
| 8114-0409 | 1/2 | 29 | 127 | 40 | 5200 | 38.2 | XFV-8 |
| 8114-0509 | 5/8 | 42.6 | XFV-10 | ||||
| 8114-0609 | 3/4 | 4100 | 79.7 | / | |||
| 8114-0709 | 7/8 | 108.5 | / | ||||
| 8114-0613 | 3/4 | 41 | 178 | 40 | 4100 | 79.7 | XFV-12 |
| 8114-0713 | 7/8 | 213 | 108.5 | XFV-14 | |||
| 8114-0913 | 1 - 1/8 | 188.5 | / | ||||
| 8114-0917 | 1 - 1/8 | 54 | 213 | 40 | 4000 | 188.5 | XFV-18 |
| 8114-1117 | 1 - 3/8 | 232.8 | / | ||||
| 8114-1317 | 1 - 5/8 | 397.7 | / | ||||
| 8114-1121 | 1 - 3/8 | 67 | 238 | 40 | 4000 | 232.8 | XFV-22 |
| 8114-1725 | 1 - 5/8 | 50 | 267 | 40 | 3000 | 397.7 | XFV-26 |
| 8114-1729 | 2 - 1/8 | 92 | 305 | 40 | 3000 | 691.1 | XFV-34 |
| 8114-2133 | 2 - 5/8 | 105 | 330 | 40 | 3000 | 927.3 | XFV-42 |
| 8114-2533 | 3 - 1/8 | 1262.5 | XFV-50 | ||||
