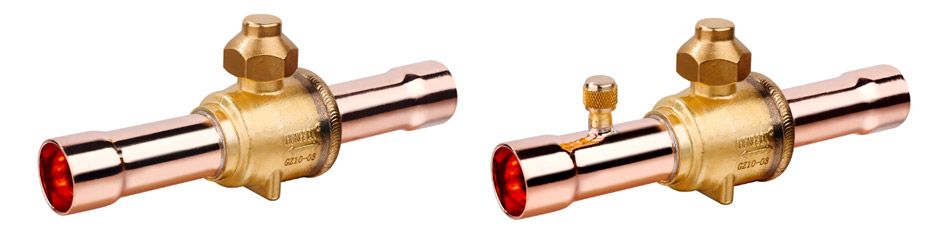

GBC型球阀是手动调节的截止阀，适用于双向流动。GBC型球阀用于冷冻、冷藏和空气调节装置的液体、吸气和热气管路上。GBC型球阀的阀座与密封处具有很好的密封性。GBC型球阀为直通型，可提供最大的流量，同时该阀的工作温度范围宽。GBC型球阀配有一个带二次密封的密封帽，又可以用金属线锁住来防止密封帽移除和丢失、以及维护保养时的误操作。
适用制冷剂:HCFC or HFC(客户选择)
适用介质温度:-40~+150℃
最大工作压力:4.5MPa
最大耐压压力:6.5MPa
制冷剂年泄漏量: ≤2g R22/a
| 型号 | 规格 | 通径(mm) | Kv值(?/h) | 型号 | 规格 | 通径(mm) | Kv值(?/h) |
|---|---|---|---|---|---|---|---|
| GBC-6S | 1/4(Φ6) | Φ10 | 2 | GBC-28 | 1-1/8(Φ28) | Φ25 | 52.0 |
| GBC-10S | 3/8(Φ10) | Φ10 | 5.7 | GBC-35 | 1-3/8(Φ35) | Φ31 | 80 |
| GBC-12S | 1/2(Φ12) | Φ10 | 5.7 | GBC-42 | 1-5/8(Φ42) | Φ37 | 121 |
| GBC-10 | 3/8(Φ10) | Φ14 | 5.7 | GBC-54 | 2-1/8(Φ54) | Φ50 | 200 |
| GBC-12 | 1/2(Φ12) | Φ14 | 10.6 | GBC-67 | 2-5/8(Φ67) | Φ50 | 200 |
| GBC-16 | 5/8(Φ16) | Φ14 | 14.1 | GBC-79 | 3-1/8(Φ79) | Φ50 | 200 |
| GBC-19 | 3/4(Φ19) | Φ19 | 20.4 | GBC-67A | 2-5/8(Φ67) | Φ60.5 | 310 |
| GBC-22 | 7/8(Φ22) | Φ19 | 28.2 | GBC-79A | 3-1/8(Φ79) | Φ73 | 700 |
| 型号 | A | C | D | d | E | F | K | M | J | H | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GBC-6S | 57 | 6 | 6.5 | 10 | 14 | 0 | 32.5 | M4 | 20 | 16 | 110 |
| GBC-10S | 65 | 8 | 10.1 | 10 | 14 | 0 | 32.5 | M4 | 26 | 16 | 126 |
| GBC-12S | 67 | 10 | 12.8 | 12 | 14 | 0 | 32.5 | M4 | 26 | 16 | 130 |
| GBC-10 | 73 | 9 | 10.1 | 16 | 14.5 | 2 | 38 | M4 | 30 | 22 | 138 |
| GBC-12 | 83 | 10 | 12.8 | 16 | 14.5 | 2 | 38 | M4 | 30 | 22 | 159 |
| GBC-16 | 83 | 12 | 16.1 | 16 | 14.5 | 2 | 38 | M4 | 30 | 22 | 159 |
| GBC-19 | 96 | 14 | 19.1 | 22 | 19 | 3 | 43 | M4 | 36 | 30 | 185 |
| GBC-22 | 96 | 17 | 22.3 | 22 | 19 | 3 | 43 | M4 | 36 | 30 | 185 |
| GBC-28 | 108 | 20 | 28.7 | 28 | 24 | 4 | 52.5 | M4 | 44 | 38 | 208 |
| GBC-35 | 130 | 25 | 35.2 | 35 | 30 | 5 | 64 | M6 | 44 | 48 | 251 |
| GBC-42 | 145 | 29 | 41.5 | 41.3 | 35 | 6 | 74 | M6 | 56 | 55 | 281 |
| GBC-54 | 157 | 35 | 54.2 | 54 | 45.5 | 9 | 83.5 | M6 | 56 | 55 | 305 |
| GBC-67 | 157 | 37 | 67 | 54 | 45.5 | 9 | 83.5 | M6 | 63 | 74 | 305 |
| GBC-79 | 157 | 40 | 79.6 | 54 | 45.5 | 9 | 83.5 | M6 | 63 | 74 | 305 |
| GBC-67A | 171 | 37 | 67 | 66.8 | 54 | 16 | 94 | M6 | 72 | 84 | 343 |
| GBC-79A | 207 | 37 | 79.6 | 79.4 | 64 | 16 | 104 | M6 | 80 | 86 | 413 |
