HYBH 镶嵌型固体润滑滑道
该产品是以高强度铜合金为基体，并在铜合金面上开出排列有序大小适当的孔穴，再镶嵌固体润滑剂而成的轴承。
这种轴承的优点是使用寿命长，耐磨性能好，摩擦系数小，不需要加油润滑．特别是在低速度高负荷下是有其它轴承不可比拟的特点。
为了满足顾客的要求，适应更多的工况场合，本公司研制了不同基体材料的HYB轴承，供选用。
该产品广泛应用在水工机械中的弧门支铰轴承，球形关节轴承，定轮滑动轴承、水轮机导叶轮轴承、建筑机械、桥梁、化工、冶金、石油、船舶并在各种机械设备中已成为定型产品。

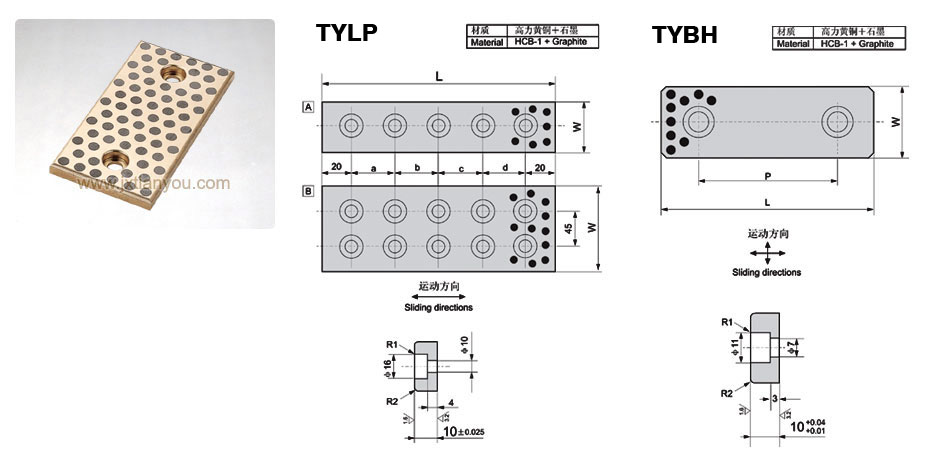

| Unit(单位)：mm | Standard No. | W | L | Bolt location | Bolt | Sketch | |||
|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | type | Q'ty | ||||
| TYLH-35×100 | 35 | 100 | 60 | - | - | - | M8 | 2 | A |
| TYLH-35×150 | 150 | 55 | 55 | - | - | 3 | |||
| TYLH-35×200 | 200 | 55 | 50 | 55 | - | 4 | |||
| TYLH-35×250 | 250 | 70 | 70 | 70 | - | 4 | |||
| TYLH-35×300 | 300 | 65 | 65 | 65 | 65 | 5 | |||
| TYLH-35×350 | 350 | 80 | 75 | 75 | 80 | 5 | |||
| TYLH-50×100 | 50 | 100 | 60 | - | - | - | 2 | ||
| TYLH-50×150 | 150 | 55 | 55 | - | - | 3 | |||
| TYLH-50×200 | 200 | 55 | 50 | 55 | - | 4 | |||
| TYLH-50×250 | 250 | 70 | 70 | 70 | - | 4 | |||
| TYLH-50×300 | 300 | 65 | 65 | 65 | 65 | 5 | |||
| TYLH-50×350 | 350 | 80 | 75 | 75 | 80 | 5 | |||
| TYLH-75×150 | 75 | 150 | 110 | - | - | - | 4 | B | |
| TYLH-75×200 | 200 | 80 | 80 | - | - | 6 | |||
| TYLH-75×250 | 250 | 105 | 105 | - | - | 6 | |||
| TYLH-75×300 | 300 | 85 | 90 | 85 | - | 8 | |||
| TYLH-75×400 | 400 | 120 | 120 | 120 | - | 8 | |||
| TYLH-75×500 | 500 | 115 | 115 | 115 | 115 | 10 | |||
| Standard No. | W | L | P |
|---|---|---|---|
| HYBH-18×75 | 18 | 75 | 45 |
| HYBH-18×100 | 100 | 50 | |
| HYBH-18×125 | 125 | 75 | |
| HYBH-18×150 | 150 | 100 | |
| HYBH-28×75 | 28 | 75 | 45 |
| HYBH-28×100 | 100 | 50 | |
| HYBH-28×125 | 125 | 75 | |
| HYBH-28×150 | 150 | 100 | |
| HYBH-38×75 | 38 | 75 | 45 |
| HYBH-38×100 | 100 | 50 | |
| HYBH-38×125 | 125 | 75 | |
| HYBH-38×150 | 150 | 100 | |
| HYBH-48×75 | 48 | 75 | 45 |
| HYBH-48×100 | 100 | 50 | |
| HYBH-48×125 | 125 | 75 | |
| HYBH-48×150 | 150 | 100 |
