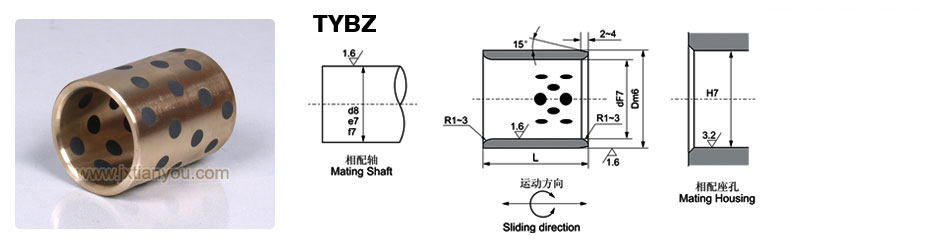

HYBZ固体润滑轴承的结构

该产品是以高强度铜合金为基体，并在铜合金面上开出排列有序大小适当的孔穴，再镶嵌固体润滑剂而成的轴承。

这种轴承的优点是使用寿命长，耐磨性能好，摩擦系数小，不需要加油润滑．特别是在低速度高负荷下是有其它轴承不可比拟的特点。

为了满足顾客的要求，适应更多的工况场合，本公司研制了不同基体材料的HYB轴承，供选用。

该产品广泛应用在水工机械中的弧门支铰轴承，球形关节轴承，定轮滑动轴承、水轮机导叶轮轴承、建筑机械、桥梁、化工、冶金、石油、船舶并在各种机械设备中已成为定型产品。

轴承基材高强度黄铜性能

HYB 标准	HYB-1 高力黄铜	HYB-2 特硬高力黄铜
Cu%	65	65
Sn%
Pb%
Zn%	25	25
Ni%
Al%	6	6
Fe%
Mn%	4	4
密 度	8.0	8.0
硬 度	>210	>250
抗拉强度 N/mm2	>750	>800
伸长率 %	>12	>4
热胀系数	1.9﹡10 ﹣5/℃	1.9﹡10 ﹣5/℃
表面摩擦系数	0.03～0.20	0.03～0.20
导热性	60W(m*K)﹣1	60W(m*K)﹣1
温 度	300℃	300℃
最大动承载 N/mm2	100	150
最大线速度 m/min	15	10
最大PV N/mm2﹡m/min	200	200

轴承摩擦磨损特性(试验条件)

轴承尺寸	单位压力	滑动速度	润滑条件	摇摆角	动磨轴	试验时间
40*50* L30	P=250kgf/cm2 (24.5N/mm2)	V=1.0 m/min (0.0166m/s)	干摩擦	∝ =90° ( ± 45°)	45#HRC42 - 45Ra0.8

HYB 固体润滑轴承的标准尺寸表

Unit(单位)：mm
d	D	IDF7		ODm6		L -0.10 -0.30
						30	35	40	50	60	70	80	100	120	130	140	150
50	62	50	+0.050 +0.025	62	+0.030 +0.011	HYBZ 506230	HYBZ 506235	HYBZ 506240	HYBZ 506250	HYBZ 506260	HYBZ 506270
50	65	50		65		HYBZ 506530		HYBZ 506540	HYBZ 506550	HYBZ 506560	HYBZ 506570	HYBZ 506580	HYBZ 5065100
55	70	55	+0.060 +0.030	70				HYBZ 557040	HYBZ 557050	HYBZ 557060	HYBZ 557070
60	74	60		74		HYBZ 607430	HYBZ 607435	HYBZ 607440	HYBZ 607450	HYBZ 607460	HYBZ 607470	HYBZ 607480
60	75	60		75		HYBZ 607530	HYBZ 607535	HYBZ 607540	HYBZ 607550	HYBZ 607560	HYBZ 607570	HYBZ 607580	HYBZ 6075100
63	75	63		75						HYBZ 637560	HYBZ 637570	HYBZ 637580
65	80	65		80					HYBZ 658050	HYBZ 658060	HYBZ 658070	HYBZ 658080
70	85	70		85	+0.035 +0.013		HYBZ 708535	HYBZ 708540	HYBZ 708550	HYBZ 708560	HYBZ 708570	HYBZ 708580	HYBZ 7085100
70	90	70		90					HYBZ 709050	HYBZ 709060	HYBZ 709070	HYBZ 709080
75	90	75		90						HYBZ 759060	HYBZ 759070	HYBZ 759080	HYBZ 7590100
75	95	75		95						HYBZ 759560	HYBZ 759570	HYBZ 759580	HYBZ 7595100
80	96	80		96				HYBZ 809640	HYBZ 809650	HYBZ 809660	HYBZ 809670	HYBZ 809680	HYBZ 8096100	HYBZ 8096120
80	100	80		100				HYBZ 8010040	HYBZ 8010050	HYBZ 8010060	HYBZ 8010070	HYBZ 8010080	HYBZ 80100100	HYBZ 80100120		HYBZ 80100140
90	110	90	+0.071 +0.036	110		HYBZ 9011030			HYBZ 9011050	HYBZ 9011060	HYBZ 9011070	HYBZ 9011080	HYBZ 90110100	HYBZ 90110120
100	120	100		120						HYBZ 10012060	HYBZ 10012070	HYBZ 10012080	HYBZ 100120100	HYBZ 100120120		HYBZ 100120140
110	130	110		130	+0.040 +0.015							HYBZ 11013080	HYBZ 110130100	HYBZ 110130120
120	140	120		140								HYBZ 12014080	HYBZ 120140100	HYBZ 120140120		HYBZ 120140140
125	145	125	+0.083 +0.043	145									HYBZ 125145100	HYBZ 125145120
130	150	130		150									HYBZ 130150100		HYBZ 130150130
140	160	140		160									HYBZ 140160100			HYBZ 140160140
150	170	150		170									HYBZ 150170100				HYBZ 150170150
160	180	160		180									HYBZ 160180100				HYBZ 160180150
