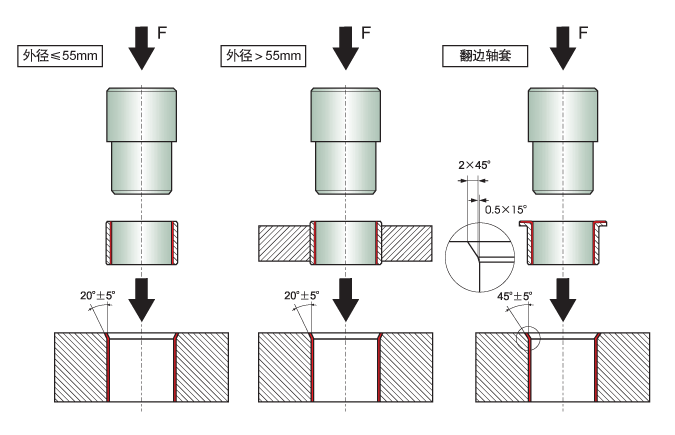

安装方法

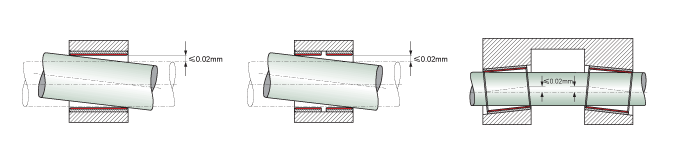

安装注意事项

• 装配前应确保轴套、座孔表面无异物，座孔表面应尽可能光洁以免在装配时划伤。
• 装配时可在轴套外表面适当涂上润滑油，帮助轴套较方便地安装，但不易过多以免在重载或往复运动时轴套会脱离出来。
• 装配时应采用芯轴慢慢压入（建议使用油压机），禁止直接敲打轴套以免发生变形。
• 座孔设计时如需采用易变形材料如铝合金或座孔壁厚较薄时，请予以说明，以免压装时使座孔变形。
• 为了使装配更简单且不会破坏耐磨层，轴的端面必须有倒角圆滑过度，轴的材质建议为轴承钢表面淬火处理hrc45，表面粗糙度为rz2-3， 表面也可镀硬铬。
• 装配时有可能的话，请在轴表面涂上油脂以缩短轴套走合期。

轴套检验方式

• 外径：采用环规通与止方式，环规通端为外径最大尺寸，环规止端为外径最小尺寸。
• 内径：将轴套压入基准孔（h7中间值公差）用圆柱塞规检验轴套，塞规的通端为轴套内孔最小尺寸，塞规的止端为轴套内孔最大尺寸。一般卷制类轴套内精度等级为h9。
• 环规、塞规尺寸按din1494第一部分。
